Установка для плавления битума горизонтальной нагрузки
Поскольку спрос на битум растет на фоне увеличения объемов дорожного строительства, широко применяется битум в блоках, так как его удобно транспортировать и хранить. Плавильная установка предназначена для эффективного расплавления битума в блоках или мешках и при этом снижает риск старения битума в процессе негрева.

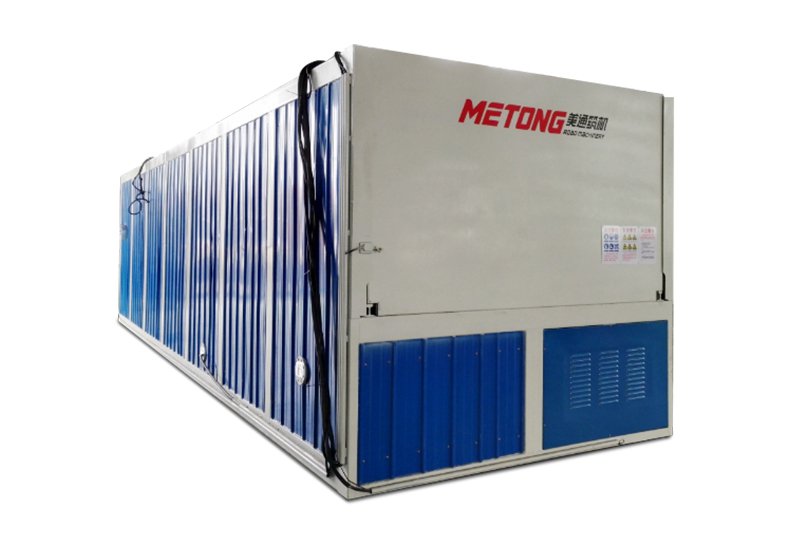

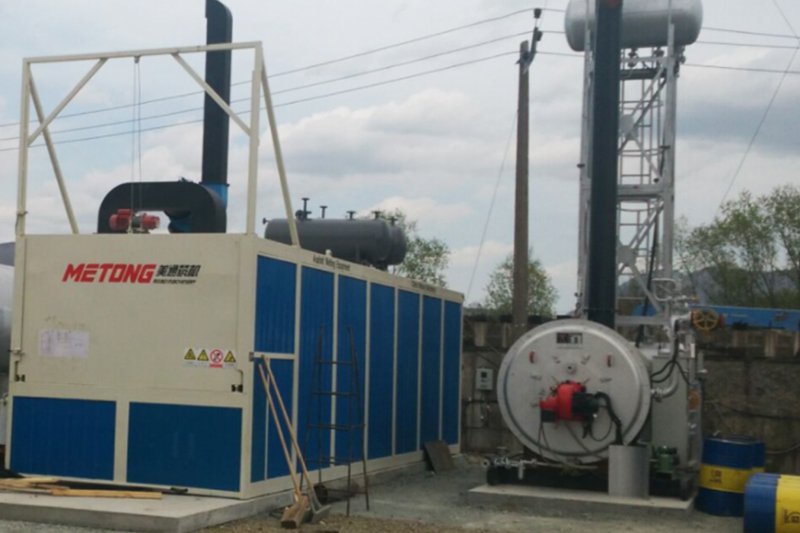

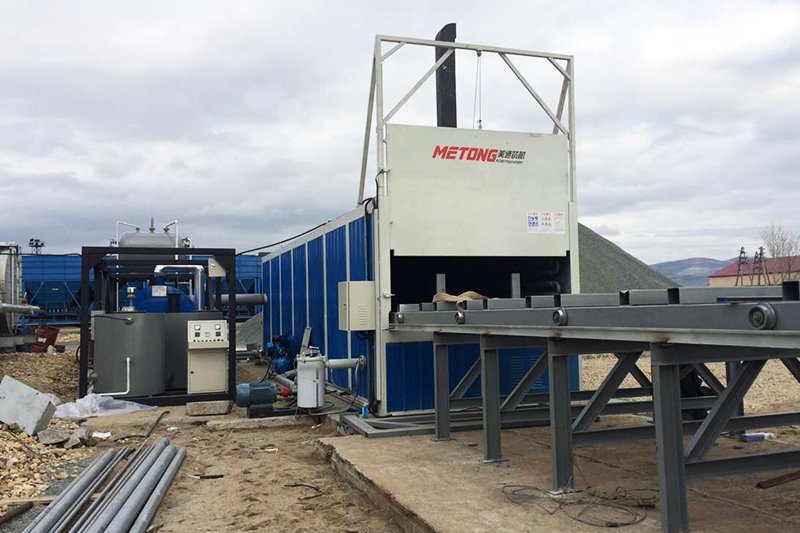

Плавитель битума KR16A использует термомасло в качестве теплоносителя. Для нагрева, расплавления и обезвоживания битума применяются нагревательные змеевики и тепло отходящих газов от термомасла. Плавитель позволяет поддерживать стабильное качество нагрева, одновременно повышая эффективность плавления, сокращая долю ручного труда и обеспечивая более чистую работу. В состав системы в основном входят камера плавления, тележка, нагреватель термомасла и электрическая система управления.
| Модель | KR16A |
| Производительность (т/ч) (Температура окружающей среды ≥ 25°C) | 8 |
| Температура битума (°C) | 120–140 |
| Производительность по битумным блокам (Блоков/партии) | 16 |
| Вместительность бункера для битум (м³) | 20 |
| Производительность термомаслянного котла (ккал/ч) | 5×105 |
| Рабочая температура термального масла (°C) | 180–200 |
| Габаритные размеры термомаслянного котла (Д×Ш×В) (мм) | 5560×2300×5750 |
| Рабочая масса нагревателя (т) | 8 |
| Насос для битума | Модель: YCB-25; Мощность: 7,5 кВт; Поток: 25 м³/ч |
| Вентилятор регулируемой тяги | Модель: Y5-47; Мощность: 3 кВт; Поток: 4070 м³/ч; Давление: 890 Па |
| Лебедка для ворот | Модель: JM0.3; Мощность: 0,75 кВт; Скорость: 11 м/мин |
| Редуктор приводного колеса мобильной платформы | Модель: JRTR77D100L4/B; Мощность: 4 кВт; Скорость вращения: 43 об/мин |
| Скорость перемещения мобильной платформы (м/мин) | 10,4 |
| Общая электрическая мощность (кВт) (380 В/50 Гц) | < 31 |
| Габариты основного двигателя (Д×Ш×В) (мм) | 10800×2970×2900 |
| Рабочий вес главного двигателя (т) | 15 |
| Потребность в термальном масле (л) | Прибл. 4000 |
- Закрытая конструкция:
закрытый корпус обеспечивает более чистую работу при плавлении битума. - Очистка шлака внутри и снаружи:
плавитель битума поддерживает автоматическую выгрузку шлака изнутри и очистку шлака снаружи, что помогает сохранять чистоту потока материала. - Съемная нижняя секция нагрева термомасла:
нижняя нагревательная секция оснащена направляющими, благодаря чему ее проще снимать, чистить и обслуживать. - Нагрев с помощью оребренных труб с использованием тепла отходящих газов:
оребренные трубы по обеим сторонам используют тепло отходящих газов от нагревателя термомасла для вспомогательного нагрева, что повышает эффективность использования тепла. - Автоматическая система управления:
плавитель оснащен автоматической системой управления и импортной горелкой с автоматическим розжигом. Управление работой осуществляется по температуре масла, контроль ведется с помощью соответствующих приборов. - Контейнерная конструкция:
контейнерное исполнение делает перемещение, сборку и эксплуатацию на площадке более удобными.
